Serial to Ethernet Media Converter ICS-105A

Serial to Ethernet Media Converter ICS-105A

Giải pháp hiệu quả chi phí cho RS-232 / RS-422 / RS-485 sang Ethernet ứng dụng
PLANET ICS-10x loạt Media Converter / Device Server có thể chuyển đổi RS-232 / RS-422 / RS-485 giao diện truyền thông nối tiếp qua mạng Fast Ethernet. Có loại SC và loại LC kết nối, và single-mode / multi-mode cho nhu cầu khách hàng. Tín hiệu Ethernet cho phép hai kiểu kết nối dễ dàng, hiệu quả và không tốn kém. Bộ chuyển đổi ICS-10x có thể được sử dụng như một thiết bị độc lập hoặc như là một slide-in module Planet Media Converter Chassis (MC-700 và MC-1500). Nó sẽ tiết kiệm được thời gian và chi phí cho người sử dụng và Sis mà không cần phải thay thế các thiết bị và phần mềm hệ thống nối tiếp hiện tại.

Mở rộng cách

ICS-10x mở rộng khoảng cách triển khai các thiết bị nối tiếp và máy chủ. Các dây cáp quang có thể lựa chọn trên cơ sở khoảng cách được cung cấp. Do đó, sản phẩm này sẽ hoàn toàn đáp ứng các nhu cầu đa dạng trong khi cung cấp các giải pháp mạng đáng tin cậy và hiệu quả dựa vào khoảng cách và ngân sách các cài đặt.

Từ xa quản lý tập
ICS-10x cho phép các thiết bị nối tiếp được kết nối thông qua truyền trên mạng IP. Nó cũng làm cho họ có thể kết nối với một giao thức TCP / IP kết nối mạng ngay lập tức. ICS-10x Web Smart media chuyển đổi cung cấp quản lý thông qua giao diện Web. Nó hỗ trợ chế độ ứng dụng và chế độ hoạt động nối tiếp, kết nối báo động, địa chỉ IP, vv Nó giúp các nhà quản trị mạng để giảm lượng thời gian chi tiêu có giá trị về phát hiện và định vị các vấn đề mạng;nếu không, nó đòi hỏi phải kiểm tra trực quan của hệ thống cáp và thiết bị. Đối với môi trường mạng lớn, nhiều lựa chọn kết nối với ICS-10x là tốt.

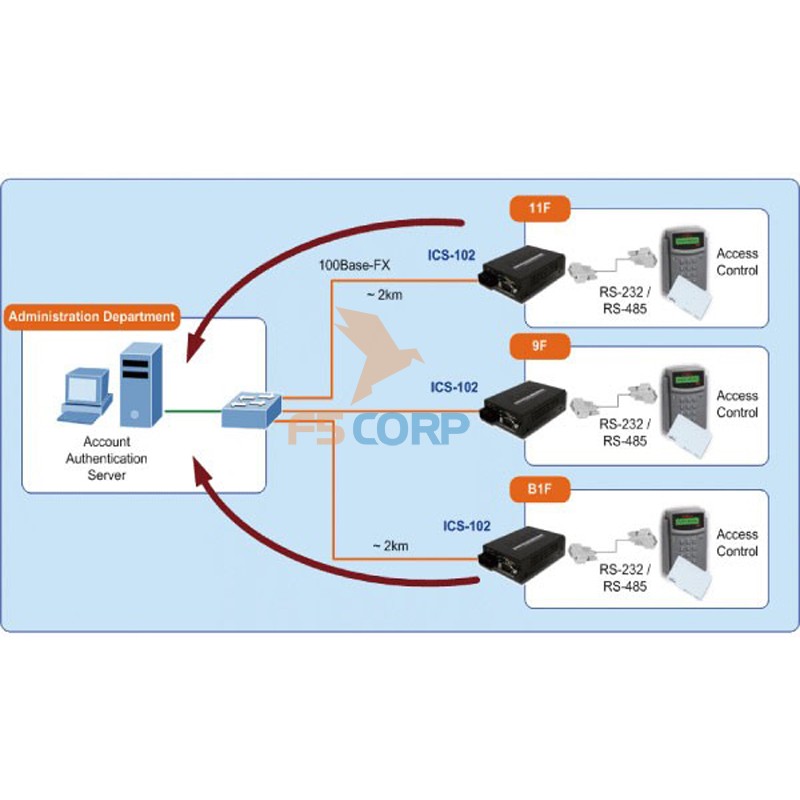

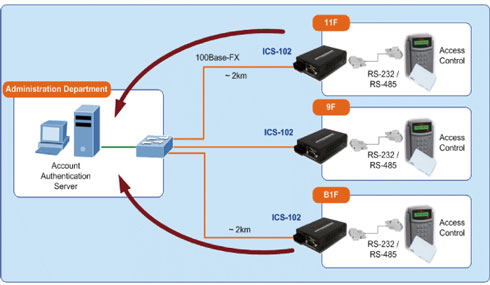

Hệ thống kiểm soát truy cập - Lắp đặt truyền thống

Hầu hết các doanh nghiệp và chính phủ sử dụng tấm kiểm soát truy cập và Mifare hoặc RFID để nhận diện lối vào.Với việc triển khai truyền thống, máy kiểm soát truy cập sử dụng cáp RS-232 hoặc RS-485 giao diện nối tiếp và kết nối với máy chủ đăng nhập. Với kết nối với Serial ICS-10x qua mạng Fast Ethernet Converter, máy kiểm soát truy cập có thể được mở rộng trên một khoảng cách dài hơn thông qua giao diện quang. Khoảng cách có thể lên tới 20km trong một phạm vi địa phương. ICS-10x cũng có thể được kết nối với một router XDSL để có được khả năng truy cập Internet; sau đó điều khiển truy cập có thể được thiết lập và giám sát qua Internet.

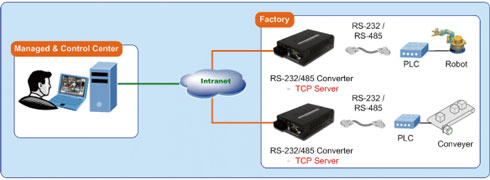

Quá trình điều khiển

PLC (Programmable điểu khiển logic) được yêu cầu giám sát, cấu hình và quản lý các băng tải Robot bao gồm cả các máy khác trong quá trình sản xuất. ICS-10x có thể được thiết lập để chế độ máy chủ TCP và kết nối với PLC.Do đó, người quản trị từ xa có thể cấu hình và đặt lệnh thông qua mạng Fast Ethernet để điều khiển PLC, các quản trị viên và các máy trạm. Không có nhu cầu cho các nhà quản trị phải luôn luôn theo bên cạnh của máy I / O.

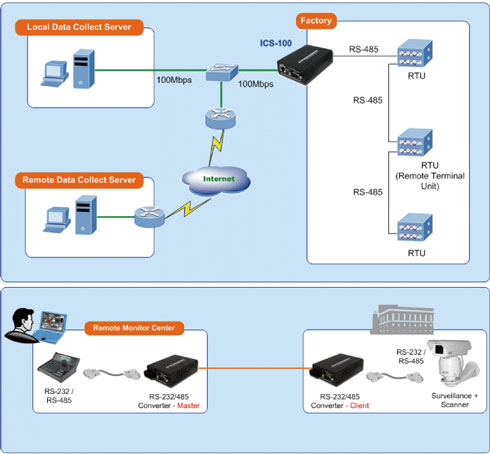

RTU dữ liệu thu thập - UDP Chế độ

RTU (Remote Terminal Unit) có thể được áp dụng để thu thập và theo dõi dữ liệu của sóng, tín hiệu và sử dụng điện. Kết nối các RTU với ICS-10x trong chế độ UDP, các dữ liệu có thể được gửi qua mạng Fast Ethernet tới máy chủ địa phương hoặc qua Internet đến máy chủ từ xa tự động.

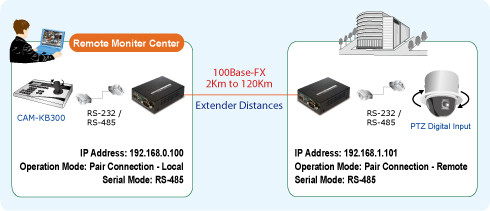

Giám sát Motion Control - Cặp Chế độ kết nối
Sử dụng kết nối cặp cùng với các dây nối sợi quang, ICS-10x mở rộng giám sát giám sát trung tâm từ xa với điều khiển bàn phím / phím điều khiển thông qua RS-232 / RS-422 / RS-485.
